اگر در حوزه طراحی صنعتی، تولید قطعات مکانیکی یا حتی تعمیرات فعالیت دارید، احتمالاً با انواع فنر پیچشی روبهرو شدهاید. فنر پیچشی یکی از پرکاربردترین قطعات در صنایع مختلف است که وظیفه اصلی آن ذخیره و آزادسازی انرژی به صورت گشتاور (Torque) است. انتخاب درست این فنر میتواند مستقیماً بر عملکرد، دوام و ایمنی سیستم شما تأثیر بگذارد.
در این مقاله جامع، به بررسی کامل انواع فنر پیچشی، کاربردها، متریال، روش ساخت، استانداردهای طراحی و نکات مهم در خرید میپردازیم تا بتوانید بهترین انتخاب را داشته باشید.
مشاوره رایگان و ثبت سفارش انواع سیم مفتول، تماس با کارشناسان نوین استیل
فنر پیچشی چیست؟
فنر پیچشی (Torsion Spring) نوعی فنر مارپیچی است که با اعمال نیرو به صورت چرخشی عمل میکند و انرژی مکانیکی را به شکل گشتاور در خود ذخیره میسازد. برخلاف فنرهای فشاری و کششی که تحت نیروی خطی فشرده یا کشیده میشوند، در فنر پیچشی بازوهای فنر حول محور مرکزی میچرخند و بدنه مارپیچ آن دچار پیچش میشود. ساختار این فنر از یک بدنه مارپیچی مرکزی و دو بازو (Leg) تشکیل شده است که نیرو از طریق این بازوها به فنر منتقل میشود.
پارامترهایی مانند قطر داخلی یا خارجی فنر، تعداد حلقهها، ضخامت مفتول و زاویه اولیه بین بازوها تأثیر مستقیمی بر میزان گشتاور، دامنه چرخش و عمر کاری فنر دارند. به دلیل همین ویژگیها، فنرهای پیچشی در کاربردهایی مانند لولاها، گیرهها، مکانیزمهای باز و بستهشونده، قطعات خودرو و تجهیزات صنعتی که نیاز به کنترل حرکت چرخشی و بازگشت به حالت اولیه دارند، بهطور گسترده مورد استفاده قرار میگیرند.

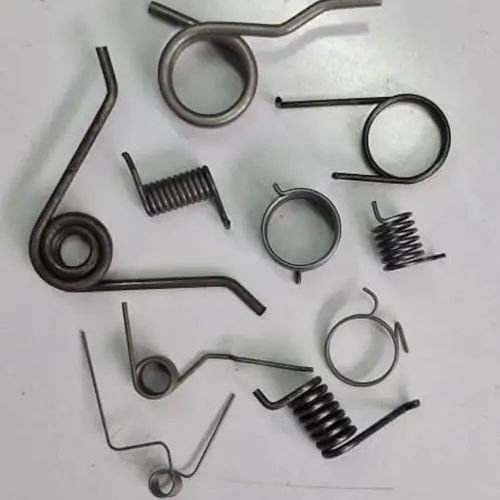

انواع فنر پیچشی
انواع فنر پیچشی از نظر جهت پیچش
یکی از مهمترین دستهبندیهای انواع فنر پیچشی بر اساس جهت پیچش آنهاست:
1. فنر پیچشی راستگرد
در این نوع، پیچش سیم در جهت عقربههای ساعت انجام شده است. این مدل معمولاً در کاربردهایی استفاده میشود که گشتاور در جهت خاصی نیاز است.
2. فنر پیچشی چپگرد
در جهت خلاف عقربههای ساعت پیچیده شده و در سیستمهایی که چرخش معکوس دارند استفاده میشود.
انتخاب درست جهت پیچش در طراحی سیستمهای مکانیکی بسیار حیاتی است؛ زیرا نصب اشتباه میتواند باعث شکست یا کاهش عمر فنر شود.
انواع فنر پیچشی از نظر شکل بازو
بازوهای فنر پیچشی میتوانند اشکال مختلفی داشته باشند که هر کدام برای کاربرد خاصی طراحی میشوند:
بازوی مستقیم
بازوی خمدار
بازوی قلابی
بازوی زاویهدار سفارشی
در طراحی انواع فنر پیچشی، شکل بازو تعیین میکند نیرو چگونه منتقل شود و در چه فضایی نصب شود.
متریال مورد استفاده در انواع فنر پیچشی
جنس سیم به کار رفته در فنر تأثیر مستقیم بر مقاومت، طول عمر و تحمل بار دارد.
فولاد فنر کربنی
مقاومت بالا و قیمت مناسب؛ مناسب کاربردهای عمومی.
فولاد آلیاژی
برای کاربردهای سنگین و صنعتی.
استنلس استیل
مقاوم در برابر رطوبت و خوردگی؛ مناسب صنایع غذایی و محیطهای مرطوب.
مفتول گالوانیزه
مقاوم در برابر زنگزدگی با هزینه کمتر نسبت به استیل.
انتخاب متریال در انواع فنر پیچشی باید بر اساس شرایط محیطی، میزان بار و طول عمر مورد انتظار انجام شود.
پارامترهای مهم در طراحی انواع فنر پیچشی
در طراحی انواع فنر پیچشی، شناخت دقیق و محاسبه صحیح پارامترهای فنی اهمیت بسیار بالایی دارد، زیرا هر یک از این عوامل مستقیماً بر عملکرد، طول عمر و ایمنی سیستم تأثیر میگذارند. از مهمترین این پارامترها میتوان به قطر سیم (Wire Diameter) اشاره کرد که تعیینکننده میزان استحکام و ظرفیت تحمل تنش فنر است.
همچنین قطر داخلی و خارجی فنر نقش مهمی در نحوه نصب و میزان فضای مورد نیاز دارند. تعداد حلقههای فعال بر مقدار انعطافپذیری و میزان گشتاور تولیدی تأثیر میگذارد، در حالیکه زاویه کاری مشخص میکند فنر تا چه میزان میتواند بچرخد بدون آنکه دچار تغییر شکل دائمی شود. میزان گشتاور مورد نیاز باید متناسب با کاربرد سیستم محاسبه شود تا فنر بتواند نیروی چرخشی لازم را بهدرستی تأمین کند. علاوه بر این، طول بازوها در انتقال نیرو و نحوه درگیری فنر با قطعات مجاور بسیار تعیینکننده است. هرگونه اشتباه در انتخاب یا محاسبه این پارامترها میتواند باعث کاهش راندمان، شکست زودهنگام فنر و حتی اختلال در عملکرد کل سیستم شود.
فرآیند تولید انواع فنر پیچشی
تولید این فنرها شامل مراحل زیر است:
1. انتخاب مفتول مناسب
2. پیچش سیم با دستگاه CNC
3. شکلدهی بازوها
4. عملیات حرارتی برای افزایش استحکام
5. آبکاری یا پوشش ضد خوردگی
6. کنترل کیفیت و تست گشتاور
دقت در هر مرحله نقش تعیینکنندهای در کیفیت نهایی دارد.
در ایران مجموعههایی مانند نوین استیل به عنوان تولیدکننده و عرضهکننده انواع فنر و مفتول، در این حوزه فعالیت دارند و محصولات متنوعی برای صنایع مختلف ارائه میکنند.
استانداردهای مهم در تولید فنر پیچشی
در فرآیند تولید فنرهای پیچشی، رعایت استانداردهای بینالمللی از اهمیت بسیار بالایی برخوردار است، چرا که این استانداردها کیفیت، عملکرد و ایمنی محصول را تضمین میکنند. معمولاً در ساخت این نوع فنرها از استانداردهای معتبر مانند DIN، ASTM و ISO استفاده میشود. استاندارد DIN مربوط به دستورالعملهای فنی آلمان است و دقت ابعادی و خواص مکانیکی فنر را مشخص میکند. استاندارد ASTM که در آمریکا تدوین شده، بر ویژگیهای مواد اولیه، مقاومت سایشی و ویژگیهای مکانیکی تمرکز دارد.
در مقابل، استاندارد ISO بهعنوان چارچوبی جهانی عمل کرده و هماهنگی میان سازندگان در کشورهای مختلف را فراهم میسازد. رعایت این استانداردها نهتنها موجب افزایش دوام و قابلیت اطمینان فنر پیچشی میشود، بلکه از بروز مشکلات فنی در کاربردهای صنعتی جلوگیری کرده و ایمنی سیستمهای مکانیکی را تضمین میکند.
مزایای استفاده از فنر پیچشی
فنرهای پیچشی به دلیل داشتن طول عمر بالا، قابلیت طراحی سفارشی، توانایی تحمل گشتاور زیاد، تنوع در جنس و متریال، و نصب آسان، از محبوبترین انواع فنرها محسوب میشوند. همین ویژگیها باعث شدهاند که فنر پیچشی در طیف گستردهای از صنایع مورد استفاده قرار گیرد و بهعنوان یکی از قطعات کلیدی در بسیاری از کاربردهای مهندسی و صنعتی شناخته شود.
نکات مهم در خرید انواع فنر پیچشی
قبل از خرید حتماً به موارد زیر توجه کنید:
1. مشخص بودن گشتاور مورد نیاز
2. شرایط محیطی (رطوبت، حرارت، مواد شیمیایی)
3. تعداد سیکل کاری
4. ابعاد دقیق محل نصب
5. کیفیت متریال و عملیات حرارتی
همچنین انتخاب تأمینکننده معتبر اهمیت زیادی دارد. شرکتهایی که بهصورت تخصصی در زمینه تولید فنر و مفتول فعالیت میکنند، معمولاً امکان طراحی سفارشی نیز دارند. نوین استیل به عنوان یکی از تولیدکنندگان داخلی، در حوزه تولید و عرضه انواع فنر و مفتول صنعتی فعالیت میکند.
انواع فنر پیچشی
تفاوت فنر پیچشی با فنر کششی و فشاری
| نوع فنر | نوع نیرو | کاربرد |
| فنر فشاری | فشار مستقیم | کمک فنر، سوپاپ |
| فنر کششی | نیروی کششی | قلاب، درب |
| فنر پیچشی | گشتاور چرخشی | درب پارکینگ، گیره |
شناخت این تفاوتها به انتخاب درست انواع فنر پیچشی کمک میکند.
چرا انتخاب صحیح فنر پیچشی اهمیت دارد؟
یک انتخاب اشتباه میتواند باعث:
شکست ناگهانی فنر
آسیب به دستگاه
کاهش راندمان
افزایش هزینه تعمیرات
بنابراین توصیه میشود قبل از سفارش، با کارشناسان فنی مشورت شود.
مشاهده حجره این مجموعه:
💬 سخن پایانی
انواع فنر پیچشی از مهمترین قطعات مکانیکی در صنایع مختلف هستند که نقش حیاتی در ذخیره و انتقال انرژی چرخشی دارند. شناخت دقیق انواع، متریال، استانداردها و پارامترهای طراحی به شما کمک میکند بهترین انتخاب را داشته باشید.
در بازار ایران، تولیدکنندگانی مانند نوین استیل به عنوان تولیدکننده و عرضهکننده انواع فنر و مفتول، محصولات متنوعی را برای کاربردهای صنعتی ارائه میکنند.
اگر قصد خرید یا سفارش ساخت سفارشی دارید، پیشنهاد میشود ابتدا مشخصات فنی مورد نیاز خود را دقیق تعیین کرده و سپس با یک تولیدکننده تخصصی مشورت نمایید تا بهترین نتیجه را بگیرید.
